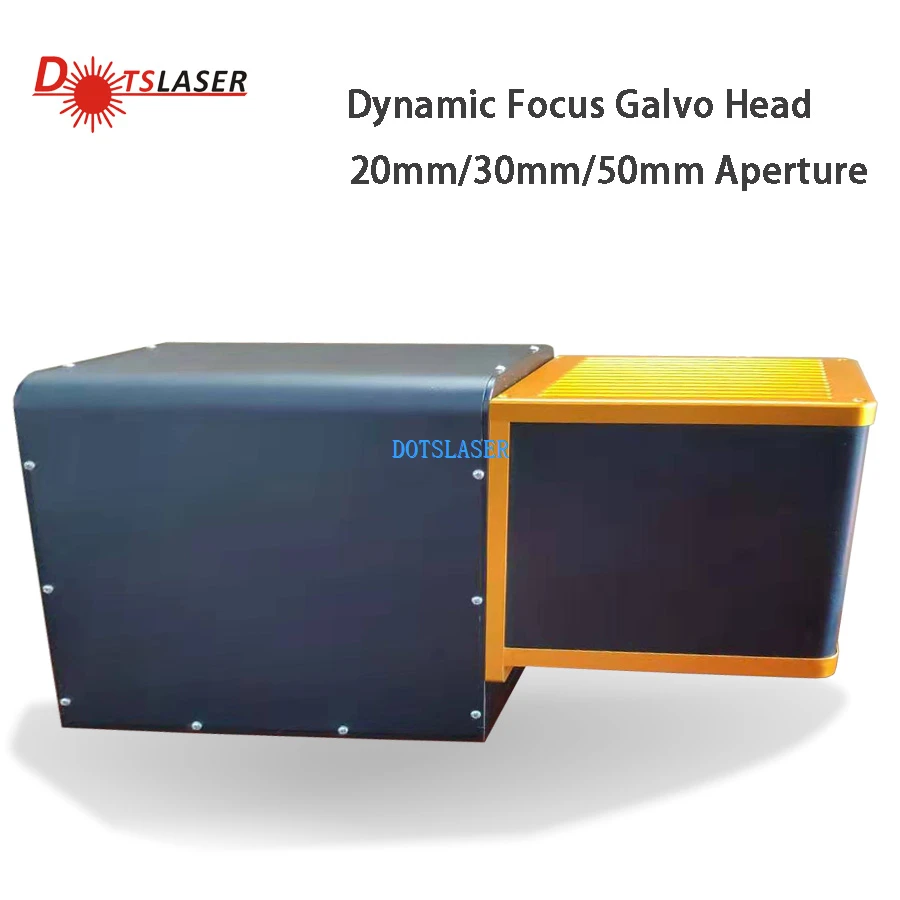

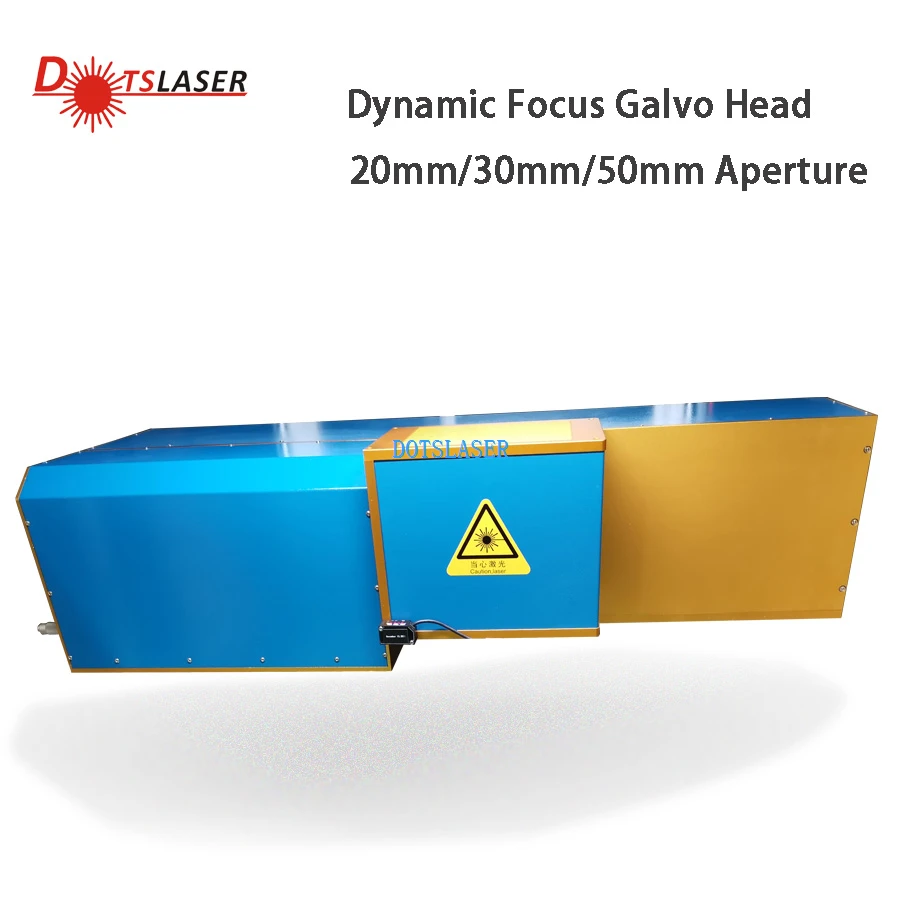

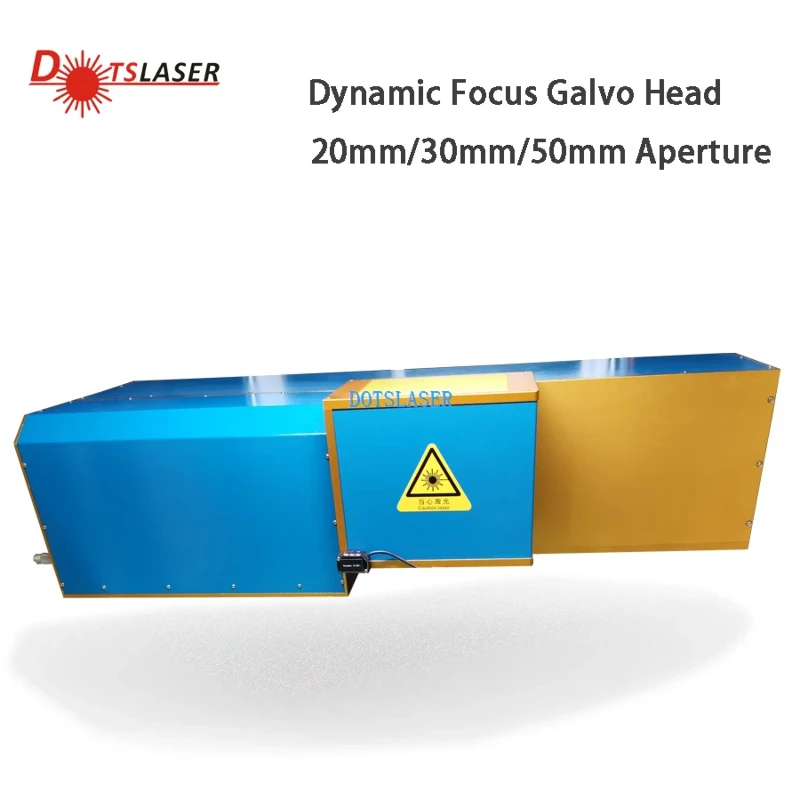

Co₂ leysir skannahaus
Co₂ leysir skannahaus
Vörulýsing
CO₂ Laser Scan Head, einnig þekktur sem Galvo skanni eða galvanometer skanni, er lykilþáttur í CO₂ leysir merkingu eða leturgröftkerfi. Það er ábyrgt fyrir því að beina leysigeislanum nákvæmlega á efnið sem er grafið hratt og nákvæmlega hreyfanlegt spegla. Þessir skannar eru sérstaklega hannaðir til að vinna með co₂ leysir, sem eru almennt notaðir til að merkja og leturgröftefni eins og tré, akrýl, gler, pappír, leður og fleira.
CO₂ Laser Scan Heads samanstanda af eftirfarandi meginþáttum:
Galvanometer mótorar
Þessir mótorar stjórna staðsetningu speglanna með því að umbreyta rafmerkjum í vélrænni hreyfingu. Hágæða galvanometer mótorar gera kleift hratt og nákvæmar hreyfingar, sem leiðir til skjótari leturgrindarhraða og bættrar nákvæmni.
Speglar
Speglarnir í skannahausnum eru ábyrgir fyrir því að endurspegla og beina leysigeislanum á efnið. Þeir ættu að vera gerðir úr efni sem endurspeglar mjög fyrir co₂ leysir bylgjulengdir, venjulega með gulli eða dielectric húðun, til að halda uppi orkustigi sem tengist CO₂ leysir.
Linsa
Linsan inni í skannahausnum er ábyrgt fyrir því að einbeita leysigeislanum nákvæmlega á efnið, sem leiðir til hreinra og nákvæmra merkja eða leturgröftur. Þessi tækni gerir okkur kleift að búa til fallega og flókna hönnun á fjölmörgum efnum með vellíðan og nákvæmni.
Stjórna rafeindatækni
Eftirlits rafeindatækni auðveldar í raun samskipti milli mikilvægra þátta leysir merkingarkerfisins eins og Galvo skannar, leysir uppspretta og stjórnunarhugbúnað.
Co₂ leysir skannar höfuðið er með litla svíf, mikla staðsetningarnákvæmni og áreiðanlega og stöðugan rekstur, með framúrskarandi heildarafköstum. Það getur komið til móts við linsur af ýmsum bylgjulengdum og aflstigum og getur uppfyllt flestar kröfur um forritið og tryggt stöðugleika til langs tíma.
Co₂ leysir skannahöfuðið gengst undir stranga efnisskoðun og notar þroskað framleiðsluferli. Sveiflandi spegilkerfið er mikil nákvæmni og háhraða servóstjórnunarkerfi sem samanstendur af akstursborði og háhraða sveiflu mótor, aðallega notað til leysiramerkingar, innri leturgröft, stigaljósastýringu, leysigötur og fleira. Það státar af stillanlegu merkingarsviðinu, skjótum viðbragðstíma, háum merkingarhraða og góðum þéttingarafköstum sjónstígsins. Greinin ætti að viðhalda jákvæðum tón og forðast neikvætt efni.
Vörubreytur
| Leysir tegund | 10600NM RF CO2leysir uppspretta |
| Vinnusvið | 300 × 300mm ~ 1200 × 1200mm |
| Stærð innsláttargeisla | 2,5 ~ 10mm |
| X & y ás speglar ljósop | 20mm/30mm/50mm |
| Línumerkingarhraði | Minna en eða jafnt og 8, 000 mm/s |
| Staðsetningarhraða | 1 00, 00mm/s |
| Ritunarhraði | 125 cps |
| Skrefsvörunartími (1% af fullum stærðargráðu) | 940us |
| Skrefsvörunartími (10% af fullum stærðargráðu) | 1500us |
| Rekja spor einhvers villu tíma | Minna en eða jafnt og 440us |
| Villa og nákvæmni | Línuleiki 99,9% |
| Endurtekningarhæfni (RMS) | ＜ 8μrad |
| Fá villu | ＜ 5MRAD |
| Núll offset | ＜ 5MRAD |
| Langtíma svíf yfir 8 klukkustundir | ＜ 0. 5mrad |
| Mælikvarða svíf | ＜ 40 ppm/ gráðu |
| Núll svíf | ＜ 15μrad/ gráðu |
| Upplýsingar um umbúðir | Útflutt tréhylki eða í samræmi við kröfur þínar |
| Ábyrgð | 1 ár |
| Eftir söluþjónustu veitt | Stuðningur á netinu |
|
Kraftur og merki
|
|
| Inntaksspenna | ± 24VDC |
| Metinn straumur | 4A |
| Viðmótsmerki | |
| Stafrænt | Xy 2-100 |
| Vélar skanna horn | ± 12,5 gráðu |
Þegar þú velur CO₂ leysir skannahaus skaltu íhuga þætti eins og skannarhraða, nákvæmni og ljósopstærð byggða á sérstökum kröfum verkefnisins. Að auki er eindrægni við leysiskerfið þitt og stjórnunarhugbúnað nauðsynlegur fyrir slétta notkun. Að síðustu, að velja virta vörumerki getur tryggt gæði, áreiðanleika og langlífi fyrir co₂ leysir merkingar- eða leturgröftkerfi þitt.
CO₂ leysir skannahöfuð Það er mikilvægur hluti aukabúnaðar leysir merkingarvélarinnar, sem hefur einkenni mikillar skilvirkni kortlagningar, góðrar grafískrar nákvæmni og engin röskun, sem bætir mjög gæði og hraða leysirmerkingar. Það nær nýju stigi skannarhraða og endurtekningarnákvæmni. Við fínstilltum og gerum öll sjónhluta til að tryggja bestu fókusgæði og stöðugar ferli breytur.
1. gæðatrygging og þjónustu eftir sölu
Ábyrgðartímabil búnaðarins skal vera 12 mánuðir þar sem búnaðurinn er notaður af viðskiptavinum, uppsetningunni og kembiforritinu er lokið og búnaðurinn samþykktur af eftirspurnaraðilanum. Dotslaser leggur mikla áherslu á þjónustu eftir sölu vörunnar, þegar varan er afhent notandanum, stofnaði fyrirtækið strax notandann eftir sölu þjónustu og fylgst reglulega Vandamál notandans, fengu tilkynningarupplýsingar notandans um bilun búnaðarins, starfsmenn fyrirtækisins geta svarað hratt innan tveggja klukkustunda. Ef erfitt er að leysa síma getur tæknistarfsfólk fyrirtækisins komið á viðskiptavinasíðuna innan sólarhrings til að veita stuðning.
2.. Uppsetning og kembiforrit
Fyrir uppsetningu vélarinnar mun verksmiðjan okkar bjóða þér grunnuppsetningarskrá, góða þörf 2 vikna afhendingu til þín þar, verkfræðingar DotSlaser munu koma á síðuna þína og skoða vélina aftur. Sameinast um öll skilyrði uppfylla kröfur um uppsetningu og gangsetningu búnaðarins, búnaðurinn mun flytja í tíma. Uppsetningar- og gangsetningartími búnaðarins er um fimm virkir dagar, fyrstu þrír dagarnir eru tengdir notkun kerfisins og kerfið er starfrækt eftir þjónustuverkefnið. Verkfræðingurinn mun þjálfa hæfa rekstraraðila í grunnviðhaldsaðferðum og almennum rekstrareinkennum búnaðarins á næstu tveimur dögum
3.. Þjónustustuðningur
Ef það hefur einhver vandamál með einhvern hluta kerfisins á ábyrgðartímabilinu, eru vel þjálfaðir verkfræðingar í DotSlaser tilbúnir til að veita farsíma eða hefja þjónustu á staðnum, ef vélin hefur einhver vandamál á ábyrgðartímabilinu, vinsamlegast hafðu samband við okkur beint !
