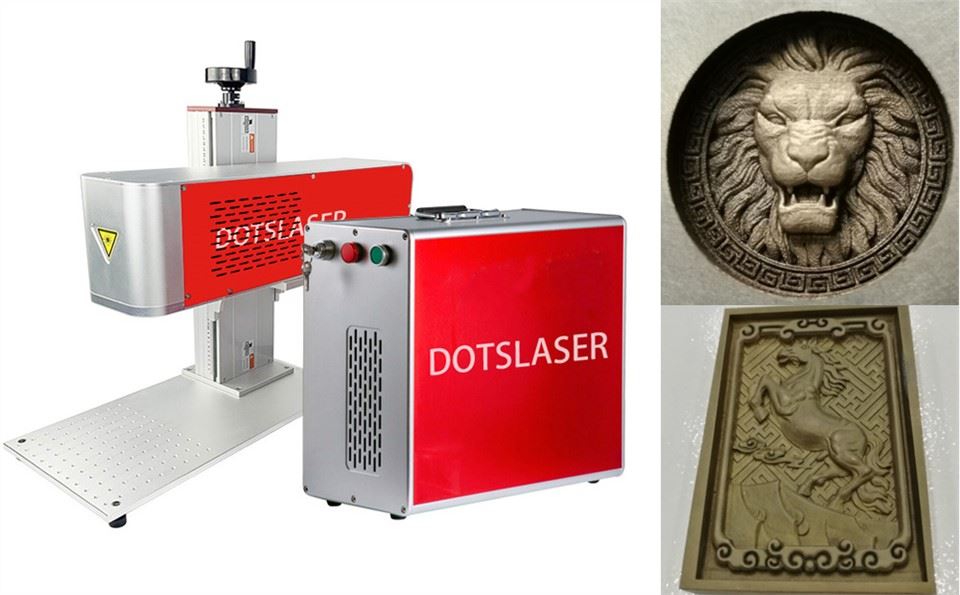

3D boginn yfirborðsleysimerki

3D boginn yfirborðsleysimerki

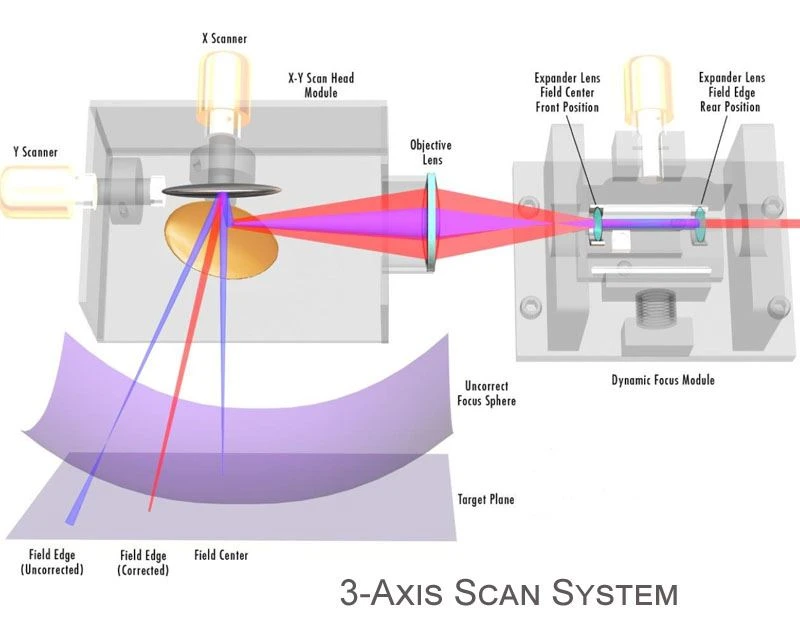

3D Curved Surface Laser Marker er sérstök vinnsluaðferð á óreglulegum yfirborðshlutum. Í samanburði við 2D leysimerkingar hefur 3D merking batnað til muna í tæknifræði, henni er stjórnað af 3-ás inni í skannahausnum, þar á meðal X-ás, Y-ás, Z-ás, 3-ásinn hristist á ofurhraða í vinnu stýrir Z-ás fókusfjarlægðinni sjálfkrafa með því að fara fram og aftur. til að halda fókusfjarlægð er sú sama á mismunandi svæði hluta.

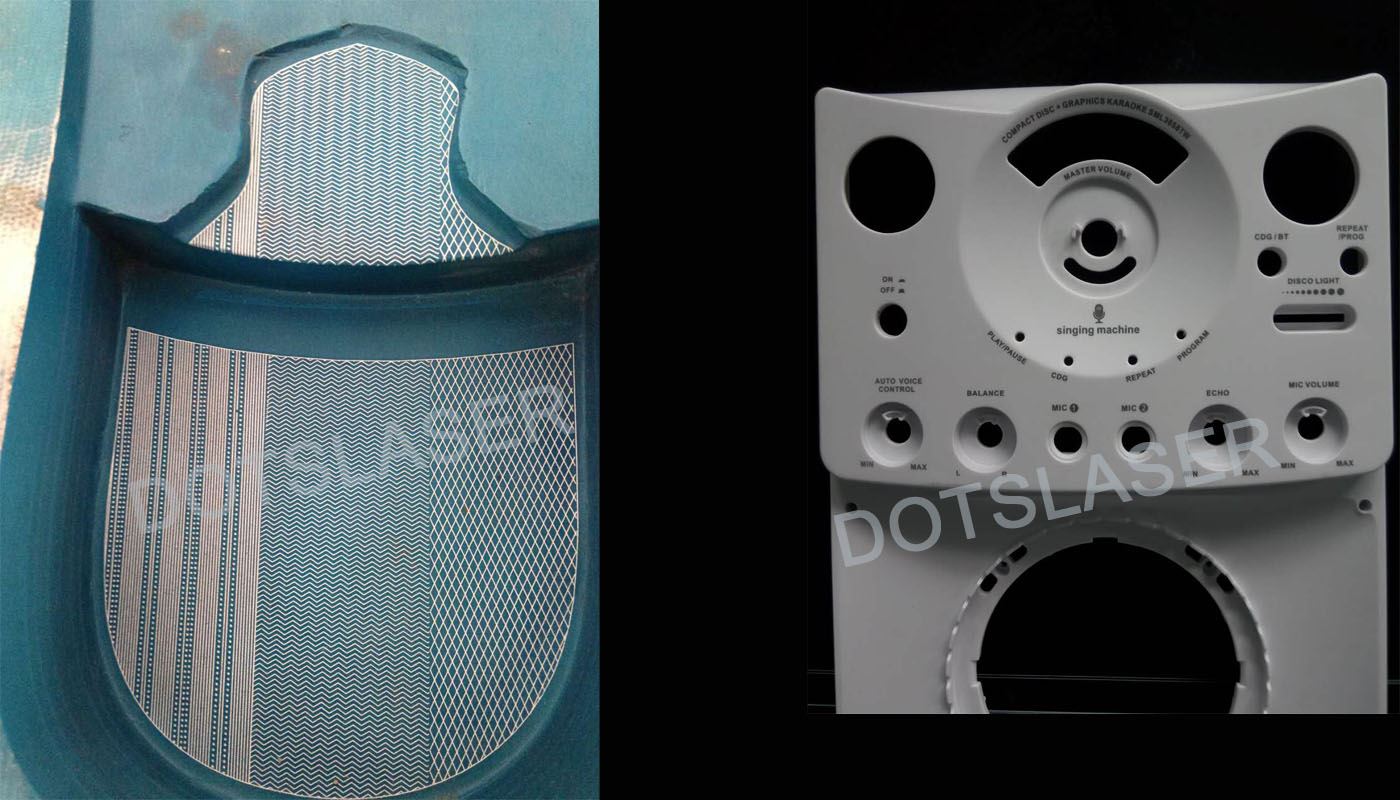

3D bogadregna leysimerkjavélin getur gert fullkomnari merkingu á óreglulegum hlutum án þess að fókusa á vinnslu, jafnvel fyrir flókið yfirborð. Það getur gert sér grein fyrir ýmsum yfirborðsmerkingaraðferðum eins og hallandi yfirborði, hátt og lágt yfirborð, sívalur yfirborð, keilulaga yfirborð, kúlulaga yfirborð og pressað yfirborð. Það útilokar handvirka stillingu á fókus, röðun og öðrum flóknum ferlum. Með þriggja ása stýrikerfinu er hægt að stilla mismunandi horn og hæðir til að uppfylla kröfur um fullkomna merkingu.

Viðeigandi atvinnugreinar

Bílar, flugvélar, rafeindatækni, lækningatæki, neytendavörur og fleira, sem gerir kleift að merkja skilvirka og nákvæma íhluti eins og strokka, slöngur, kúlur eða óreglulega lagaða hluti.

Tæknilegar breytur

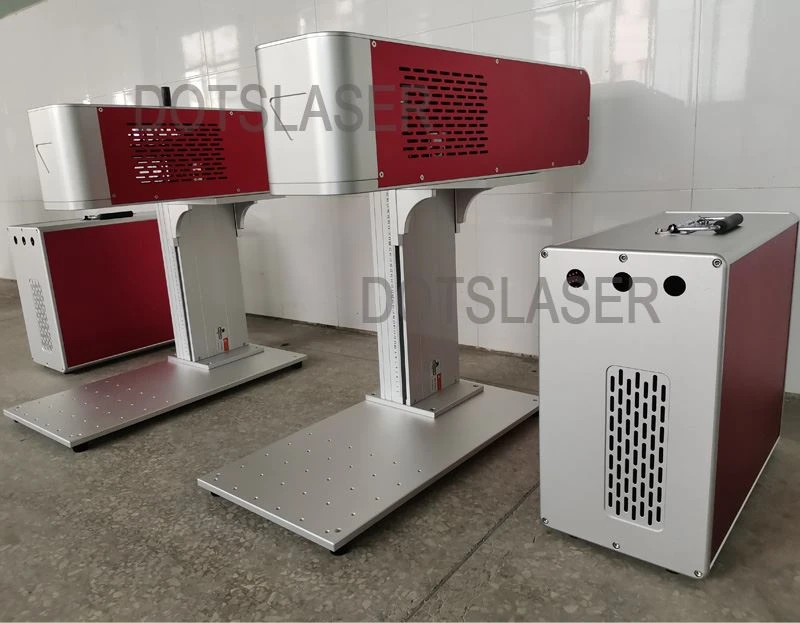

Smáatriði sýning





3D dynamic fókus leysimerkjavél hefur eftirfarandi kosti sem 2D leysimerkjavél hefur ekki:

1.  Brennivídd er hægt að stilla á virkan hátt fyrir 3D merkingu

   3D merking getur sjálfkrafa og fljótt breytt brennivídd og staðsetningu leysigeisla, þannig að það getur merkt á bogadregna hluti, sem er ómögulegt fyrir 2D merkingu. 3D merking getur lokið hvaða yfirborðsmerkingu sem er innan geisla vörpunarsviðsins í einu, sem getur bætt vinnslu skilvirkni til muna. Yfirborðsform margra iðnaðarvara er ekki flatt og 2D merking er í raun máttlaus, en auðvelt er að ná 3D merkingu.



2.   Það er hentugra fyrir djúpa leturgröftur.

   Hefðbundnar 2D merkingarvélar hafa mikla galla í djúpri leturgröftu á yfirborði hluta. Meðan á leturgröftunni stendur, þegar leysifókusinn færist upp, mun leysiorkueldurinn á yfirborði hlutarins smám saman minnka. Eftir nokkurn tíma er leysigeislinn í óljósu ástandi, sem hefur alvarleg áhrif á áhrif og skilvirkni djúprar leturgröfturs.



    Fyrir hefðbundna djúp leturgröftur aðferð mun lyftiborðið færast í viðeigandi hæð í samræmi við vinnsluna til að tryggja að brennivídd sé í viðeigandi ástandi. 3D djúp leturgröfturvinnsla hefur ekki þessi vandamál, svo það getur tryggt áhrifin og bætt skilvirkni, en sparar kostnað við rafmagns lyftiborðið.

3.

4.  Breiðara vinnslusvæði og fínni leysigeisli.

   3D merkingu er skipt í fókusstillingar að framan og aftan. Notaðu fókusstillingu að framan til að ná stærra merkjasviði. Venjulega eru stærri X- og Y-ásbeygjulinsur notaðar til að gera leysiblettinn stærri, til að fá minni fókusblett, og orkuþéttleiki verður meiri, til að mæta þörfum vinnslu á stærra svæði.



5.  Svarthvíta merking og jafnvel marglita merking er hægt að ná í sama plani, með ríkari áhrifum.

   Svart yfirborð, eins og rafskautslítið ál, eru venjulega merkt með smá fókusleysi með því að nota hærri tíðni púls af viðeigandi orku. Fókusfjarlægðin hefur veruleg áhrif á orkudreifingu og litaáhrif leysisins á yfirborð efnisins. Fyrir almenna 2D merkingarnotendur, jafnvel þótt háþróaðar aðgerðir eins og yfirborðsmerkingar séu ekki nauðsynlegar, getur 3D merkingarvélin einnig framkvæmt flugvélavinnslu með marggráum og marglita áhrifum.

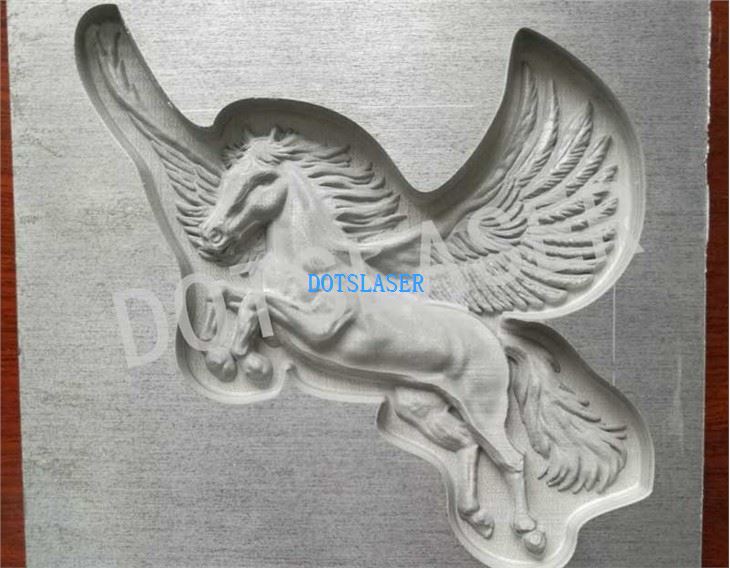

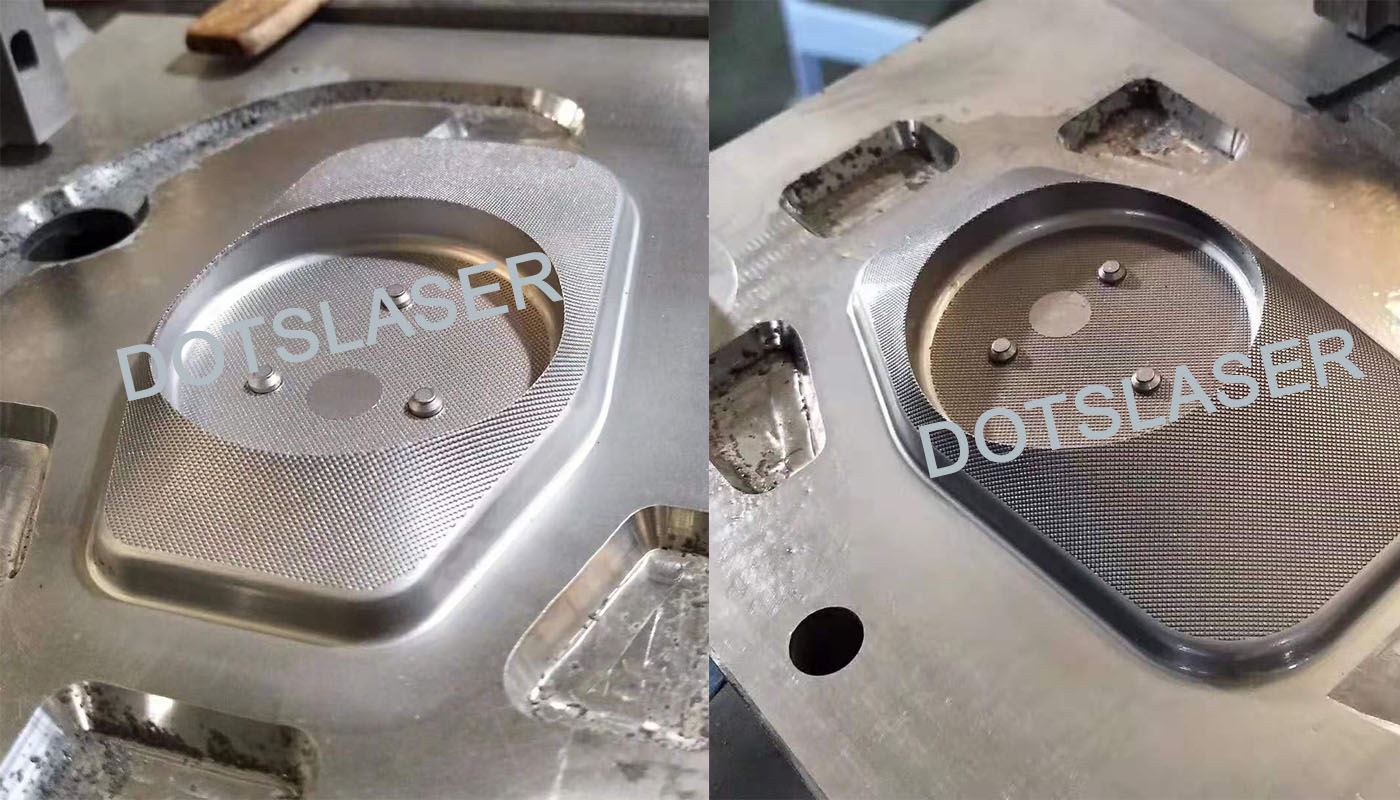

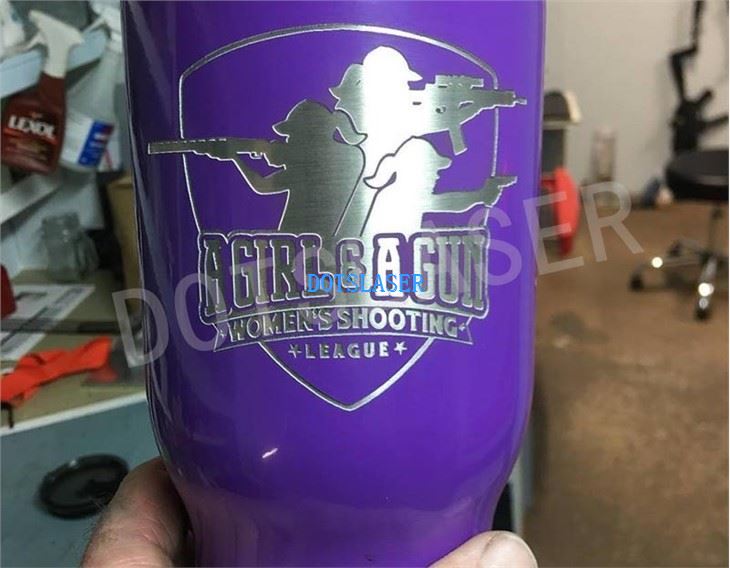

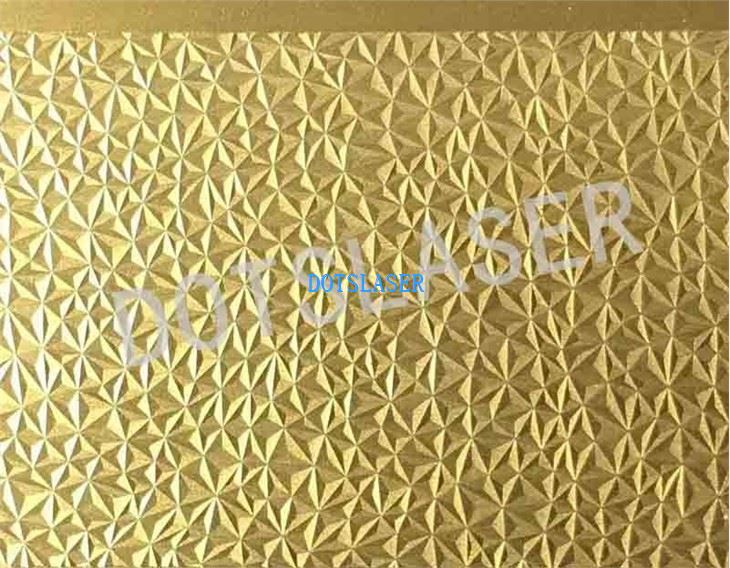

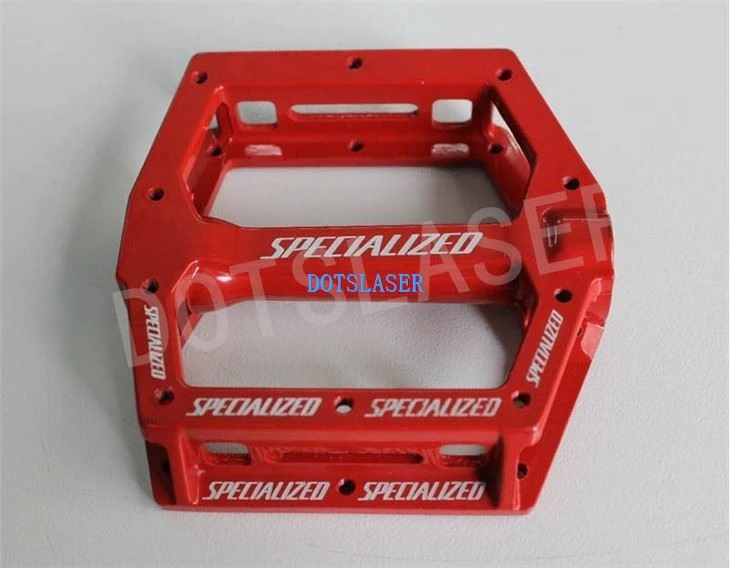

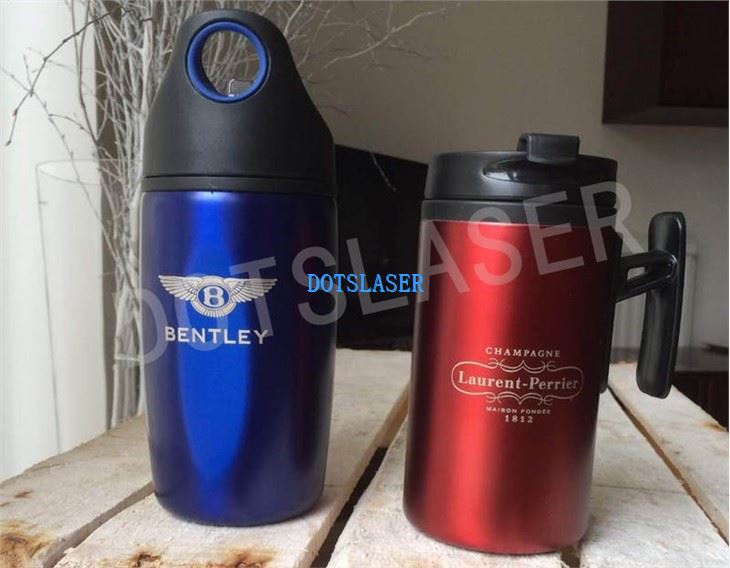

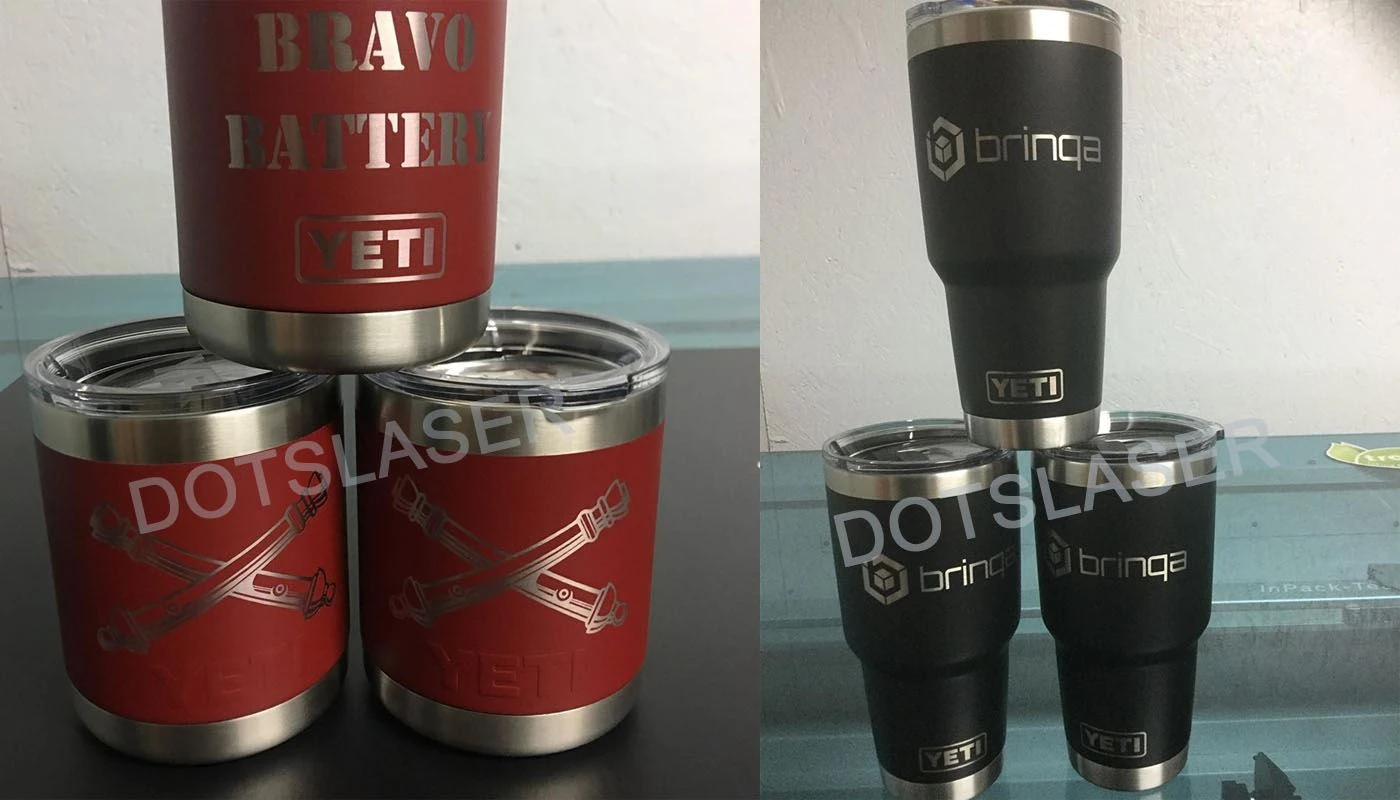

Sýnishorn









Sending og pakki
