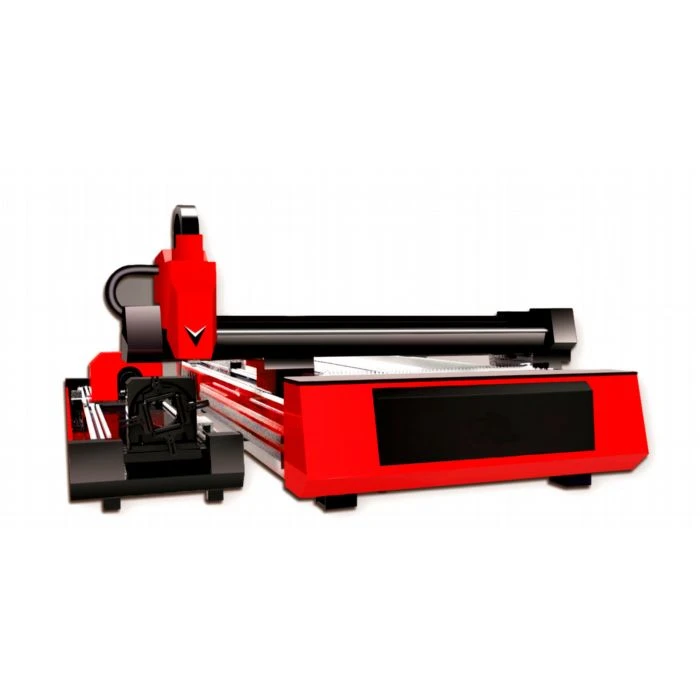

Leislaskurðarvélakerfið samanstendur almennt af leysirofni, (utanáliggjandi) geisladreifihluta, vinnubekk (vélbúnaði), örtölvu tölulegri stjórnunarskáp, kælir og tölvu (vélbúnaður og hugbúnaður).
1) Aðalvélarhluti vélarinnar: vélarhluti leysirskurðarvélarinnar, vélrænni hlutinn sem áttar sig á hreyfingu X, Y og Z ása, þar með talið skurðarvinnuvettvanginn. Það er notað til að setja vinnustykkið sem á að skera og getur fært það rétt og nákvæmlega í samræmi við stjórnunarforritið, venjulega knúið af servómótor.
2) Laser rafall: tæki sem býr til leysiljósgjafa. Í þeim tilgangi að skera leysir, nema í nokkur skipti þar sem YAG solid-leysir eru notaðir, nota flestir þeirra CO2 gas leysir með meiri rafmagns-sjónhagkvæmni og meiri framleiðsla. Vegna þess að leysirskurður krefst mikillar geisla gæði er ekki hægt að nota alla leysi til að klippa. Gaussian háttur er hentugur fyrir minna en 1500W, koldíoxíð leysir í lágri röð 100W-3000W og multimode yfir 3000W.
3) Ytri sjónleið: ljósbrotspegill, notaður til að leiðbeina leysinum í nauðsynlega átt. Til að koma í veg fyrir að geislabrautin bili, verða allir speglar að vera varðir með hlífðarhlíf og setja skal inn hreint jákvætt þrýstings hlífðargas til að verja linsuna fyrir mengun. Sett af linsum með góða afköst mun einbeita geisla án frávikshornar í óendanlega lítinn blett. Almennt er linsa með brennivídd 5,0 tommur notuð. 7,5 tommu linsan er aðeins notuð fyrir þykkt efni> 12 mm.
4) Tölulegt stjórnkerfi: stjórnaðu vélbúnaðinum til að átta sig á hreyfingu X, Y, Z ás, og einnig stjórna framleiðsla máttur leysisins.
5) Stýrður aflgjafi: tengdur milli leysisins, CNC vélbúnaðarins og aflgjafakerfisins. Gera aðallega hlutverk í að koma í veg fyrir truflanir frá ytri rafmagnsnetum.
6) Skurðarhaus: Það felur aðallega í sér hluta eins og holrými, fókuslinsuhaldara, fókuslinsu, rafrýmd skynjara og hjálpargasstút. Skurðhausinn er notaður til að knýja skurðarhausinn til að fara með Z -ásnum í samræmi við forritið og er samsettur af servó mótor og skrúfu eða gír og öðrum skiptihlutum.
7) Rekstrarborð: notað til að stjórna vinnsluferli alls klippibúnaðarins.
8) Vatnskælir: notaður til að kæla leysir rafalinn. Leysir er tæki sem breytir raforku í ljósorku. Til dæmis er viðskiptahlutfall CO2 gas leysir almennt 20%og orkunni sem eftir er breytt í hita. Kælivatnið fjarlægir umfram hita til að leysir rafallinn virki venjulega. Kælirinn kælir einnig ytri ljósleiðarspegilinn og fókuspegil vélarinnar til að tryggja stöðug gæði geisla sendingar og koma í raun í veg fyrir að linsan afmyndist eða brotni vegna of mikils hita.
9) Gashylki: Þar á meðal leysirskurðarvél sem vinnur miðlungs gashylki og hjálpargashylki, notuð til að bæta iðnaðargasinu fyrir leysissveiflu og veita hjálpargas fyrir skurðarhausinn.
10) Loftþjöppu, loftgeymslutank: útvegaðu og geymdu þjappað loft.
11) Loftkæling þurrkari, sía: notað til að veita hreinu og þurru lofti til leysirafls og geislabrautar til að halda slóðinni og endurkastinum virka venjulega.
12) Loftsykur ryk safnari: draga reyk og ryk sem myndast við vinnslu og framkvæma síunarmeðferð, þannig að útblástursloftið uppfylli umhverfisverndarstaðla.
13) Vökva losunarvél: fjarlægðu afganga og rusl sem myndast við vinnslu.
